پی سی بی ایپلی کیشنز کے لیے تھرمل ڈیزائن

پی سی بی ڈیزائن میں، سرکٹ ڈیزائن انجینئرز کے لیے سب سے بنیادی ہے۔ تاہم، بہت سے انجینئر پیچیدہ اور مشکل پی سی بی ڈیزائن میں محتاط رہتے ہیں، لیکن پی سی بی کے بنیادی ڈیزائن میں توجہ دینے کے لیے کچھ نکات کو نظر انداز کرتے ہیں، جس کے نتیجے میں غلطیاں پیدا ہوتی ہیں۔ کامل سرکٹ ڈایاگرام میں مسائل ہو سکتے ہیں یا پی سی بی میں تبدیل ہونے پر مکمل طور پر ٹوٹ سکتے ہیں۔ لہذا، انجینئرز کو ڈیزائن کی تبدیلیوں کو کم کرنے اور PCB ڈیزائن میں کام کی کارکردگی کو بہتر بنانے میں مدد کرنے کے لیے، یہ مقالہ کئی پہلوؤں کو پیش کرتا ہے جن پر PCB ڈیزائن کے عمل میں توجہ دی جانی چاہیے۔

تھرمل کولنگ مواد:

پی سی بی بورڈ کے ڈیزائن میں، گرمی کی کھپت کے نظام کے ڈیزائن میں کولنگ کے طریقہ کار اور گرمی کی کھپت کے اجزاء کے انتخاب کے ساتھ ساتھ سرد توسیع کے گتانک پر غور بھی شامل ہے۔ فی الحال، پی سی بی گرمی کی کھپت کے عام طریقے یہ ہیں: پی سی بی کے ذریعے ہی حرارت کی کھپت، پی سی بی میں ریڈی ایٹر اور ہیٹ کنڈکشن بورڈ شامل کرنا۔

پی سی بی ڈیزائن میں اجزاء کا انتخاب اور ترتیب

پی سی بی ڈیزائن میں، اس میں کوئی شک نہیں ہے کہ ہمیں اجزاء کے انتخاب کا سامنا کرنا پڑتا ہے. ہر جزو کی وضاحتیں مختلف ہیں، اور پی سی بی کے حرارتی کنٹرول کے لیے مناسب الیکٹرانک اجزاء کا انتخاب بہت اہم ہے۔ ترتیب کو بھی خاص خیال کی ضرورت ہے۔ جب اجزاء کی ایک بڑی تعداد ایک ساتھ ہوتی ہے، تو وہ زیادہ گرمی پیدا کر سکتے ہیں، جس کے نتیجے میں ٹانکا لگانے والی مزاحمتی پرت کی اخترتی اور علیحدگی ہوتی ہے، اور یہاں تک کہ پورے پی سی بی کو بھڑکا دیتی ہے۔ لہذا، پی سی بی کے ڈیزائن اور لے آؤٹ انجینئرز کو مل کر کام کرنا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ اجزاء کی ترتیب مناسب ہے۔

ٹیسٹیبلٹی کے لیے ڈیزائن

الیکٹرانک مصنوعات کی منیٹورائزیشن کے ساتھ، اجزاء کی پچ چھوٹی اور چھوٹی ہو جاتی ہے، اور تنصیب کی کثافت بڑی اور بڑی ہوتی جائے گی. جانچ کے لیے کم اور کم سرکٹ نوڈس ہیں، اس لیے پرنٹ شدہ بورڈ اسمبلی کی آن لائن جانچ کرنا زیادہ مشکل ہے۔ لہذا، پی سی بی کو ڈیزائن کرتے وقت، ہمیں پرنٹ شدہ بورڈ کی ٹیسٹیبلٹی کے برقی، جسمانی اور مکینیکل حالات پر پوری طرح غور کرنا چاہیے، اور جانچ کے لیے مناسب مکینیکل اور الیکٹرانک آلات کا استعمال کرنا چاہیے۔

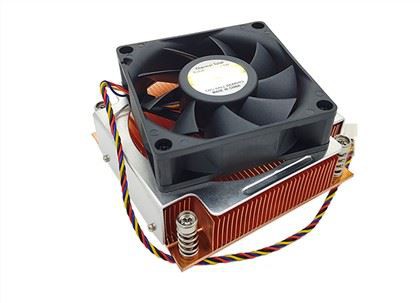

کولنگ ہیٹ سنک کا انتخاب:

ریڈی ایٹر کا کام پی سی بی کے حرارتی حصوں سے گرمی کو ہیٹ سنک میں منتقل کرنا ہے، اور کولنگ سسٹم کی مدد سے گرمی کو ہوا میں پھیلانا ہے، تاکہ پی سی بی کے زیادہ سے زیادہ کام کرنے والے درجہ حرارت کو یقینی بنایا جا سکے۔ پی سی بی کی تفصیلات اور ہیٹنگ ڈیمانڈ کے مطابق، پی سی بی کی ڈیزائن سروس لائف کو بڑھانے کے لیے ریڈی ایٹر کا مناسب سائز منتخب کریں۔

اگر حالات اجازت دیتے ہیں، تو پرنٹ شدہ سرکٹ کی تھرمل کارکردگی کا تجزیہ کرنا ضروری ہے۔ کچھ پیشہ ورانہ پی سی بی ڈیزائن سوفٹ ویئر میں شامل تھرمل ایفیشنسی انڈیکس تجزیہ سافٹ ویئر ماڈیول ڈیزائنرز کو سرکٹ ڈیزائن کو بہتر بنانے میں مدد کر سکتا ہے۔
