بجلی کی فراہمی کولنگ

پاور سپلائی ماڈیول میں وولٹیج کی تبدیلی کے عمل میں توانائی کا نقصان ہوتا ہے۔ تھرمل انرجی کی پیداوار ماڈیول کو گرم کرنے کا باعث بنتی ہے، بجلی کی فراہمی کی تبادلوں کی کارکردگی کو کم کرتی ہے، پاور ماڈیول کے نارمل آپریشن کو براہ راست متاثر کرتی ہے، اور ارد گرد کے دیگر آلات کی کارکردگی کو براہ راست متاثر کر سکتی ہے۔

پاور ماڈیول کی توانائی کو اعلی درجہ حرارت والے علاقے سے کم درجہ حرارت والے علاقے میں منتقل کرنے کے تین بنیادی طریقے ہیں: ریڈی ایشن، ٹرانسمیشن اور کنویکشن۔

تابکاری: مختلف درجہ حرارت والی دو اشیاء کے درمیان حرارت کی برقی مقناطیسی انڈکشن ٹرانسفر۔

منتقلی: ٹھوس میڈیم کے ذریعے گرمی کی منتقلی۔

کنویکشن: سیال میڈیم (گیس) کے ذریعے حرارت کی منتقلی۔

مختلف مخصوص ایپلی کیشنز میں، حرارت کی منتقلی کے تین طریقوں کے اثرات بھی مختلف ہوتے ہیں۔ زیادہ تر ایپلی کیشنز میں، کنویکشن ہیٹ ٹرانسفر کا بنیادی طریقہ ہے۔ اگر گرمی کی کھپت کے دو دیگر طریقے شامل کیے جائیں تو اصل اثر بہتر ہوتا ہے۔ تاہم، بعض صورتوں میں، ان دو طریقوں کے منفی اثرات بھی ہو سکتے ہیں۔ لہٰذا، اعلیٰ معیار کے حرارت کی کھپت کے نظام کو ڈیزائن کرتے وقت، حرارت کی منتقلی کے تینوں طریقوں کو احتیاط اور مکمل طور پر غور کرنا چاہیے۔

پاور ماڈیول کو گرم کرنے کے تین مؤثر طریقے ہیں:

1. تابکاری کا ذریعہ کولنگ:

زیادہ تر معاملات میں، تابکاری کا ذریعہ کل کیلوری کی قیمت کا صرف 10 فیصد یا اس سے کم ضائع کرتا ہے۔ لہذا، تابکاری کولنگ کو عام طور پر صرف بنیادی حرارت کی کھپت کے طریقہ کار کے علاوہ ایک معاون طریقہ کے طور پر استعمال کیا جاتا ہے، اور پاور ماڈیول کے درجہ حرارت پر اس کے براہ راست اثر کو عام طور پر تھرمل ڈیزائن میں مکمل طور پر نہیں سمجھا جاتا ہے۔ مخصوص ایپلی کیشنز میں، کنورٹر کنٹرول ماڈیول کا درجہ حرارت عام طور پر قدرتی محیطی درجہ حرارت سے زیادہ ہوتا ہے۔ لہذا، دیپتمان حرکی توانائی کی منتقلی گرمی کی کھپت کے لیے سازگار ہے۔

تھرمل ڈیزائن میں، کنورٹر کنٹرول ماڈیول کے ارد گرد اجزاء کے متعلقہ حصوں کو گرمی کی تابکاری کے براہ راست اثر کے مطابق سائنسی طور پر ترتیب دیا جانا چاہئے. جب اسکیلڈنگ اجزاء کنورٹر کنٹرول ماڈیول کے قریب ہوں تو، تابکاری کے ذریعہ کے حرارتی اثر کو کمزور کرنے کے لیے، کنٹرول ماڈیول اور اسکیلڈنگ اجزاء کے درمیان حرارت کی موصلیت کے بورڈ کے پتلے پنکھے ڈالے جائیں گے۔

2. ٹرانسمیشن کولنگ:

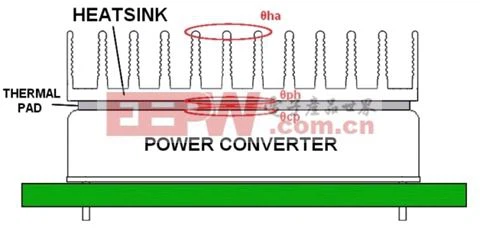

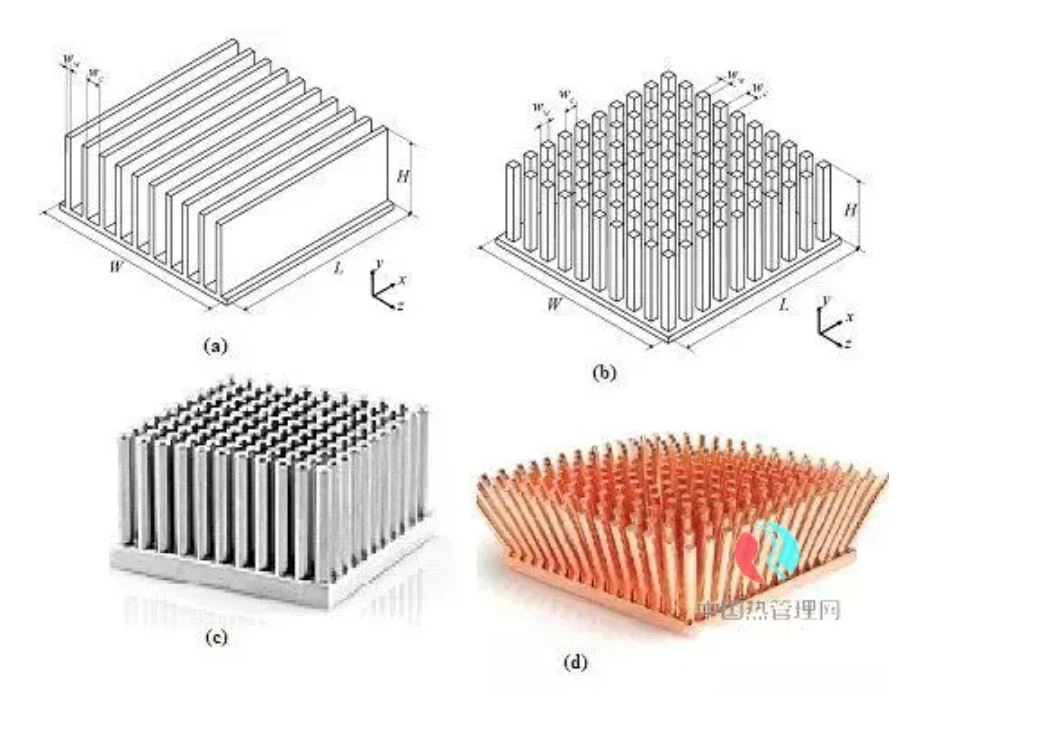

مناسب خام مال اور کراس سیکشنل ایریا کا استعمال بھی گرمی کی منتقلی کے اجزاء کی تھرمل مزاحمت کو مؤثر طریقے سے کم کر سکتا ہے۔ جب تنصیب کی جگہ اور لاگت کی اجازت ہو، تو حرارتی مزاحمت کی سب سے کم قیمت والا ہیٹ سنک استعمال کیا جائے گا۔ ہیٹ سنک کے خام مال کی پیداوار اور مینوفیکچرنگ کارکردگی کو متاثر کرنے والے اہم عوامل ہیں، لہذا ہمیں انتخاب کرتے وقت بہت سے پہلوؤں پر توجہ دینی چاہیے۔ زیادہ تر ایپلی کیشنز میں، پاور ماڈیول سے پیدا ہونے والی حرارت کو سبسٹریٹ سے ریڈی ایٹر یا حرارت کی منتقلی کے اجزاء میں منتقل کیا جائے گا۔

3. کنویکشن کولنگ:

کنویکشن کولنگ گرمی کی کھپت کا ایک عام طریقہ ہے۔ کنویکشن کو عام طور پر قدرتی کنویکشن اور جبری کنویکشن میں تقسیم کیا جاتا ہے۔ حرارت کو حرارتی بلاک کی سطح سے کم درجہ حرارت کے ساتھ ارد گرد کی جامد ہوا میں منتقل کیا جاتا ہے، جسے قدرتی کنویکشن کہا جاتا ہے۔ حرارت ہیٹنگ بلاک کی سطح سے بہتی ہوا میں منتقل ہوتی ہے، جسے جبری کنویکشن کہا جاتا ہے۔

قدرتی نقل و حمل کے فوائد کا احساس کرنا آسان ہے، بجلی کا پنکھا نہیں، کم قیمت اور گرمی کی کھپت کی اعلی وشوسنییتا۔ تاہم، جبری کنویکشن کے مقابلے میں، اسی ذیلی درجہ حرارت کو حاصل کرنے کے لیے، ہیٹ سنک کا حجم بہت بڑا ہے۔

اعلی درجہ حرارت کا پاور ماڈیول کی وشوسنییتا پر بڑا اثر پڑتا ہے۔ پاور سپلائی کی تبادلوں کی کارکردگی کو کم کرنے سے نہ صرف پاور ماڈیول کے نارمل آپریشن پر براہ راست اثر پڑ سکتا ہے، بلکہ اس سے ارد گرد کے دیگر آلات کی کارکردگی اور سروس لائف بھی براہ راست متاثر ہو سکتی ہے۔
