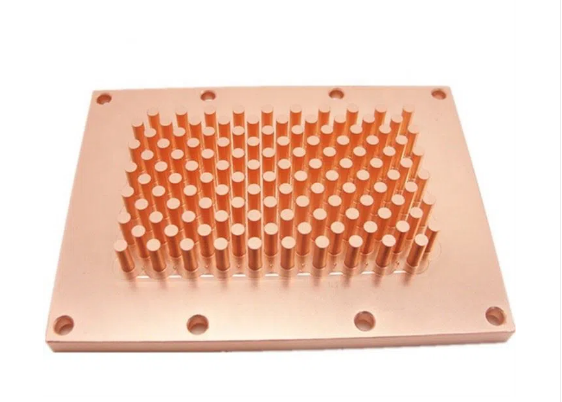

پن فن ہیٹ سنک کا تعارف

 حالیہ برسوں میں، ایل ای ڈی کا کام تیزی سے ایک بے مثال اونچائی تک ترقی کر چکا ہے۔ بدقسمتی سے، افعال کی تیز رفتار ترقی نے گرمی کی کھپت کی مانگ میں بھی اضافہ کیا ہے۔ لہذا، ڈیزائنرز کو مربوط ایل ای ڈی کے لیے کافی ٹھنڈک کی مانگ فراہم کرنے کے لیے زیادہ موثر ہیٹ سنک کی ضرورت ہوتی ہے۔

پن فن ہیٹ سنک کی کم تھرمل مزاحمت بنیادی طور پر درج ذیل خصوصیات سے فائدہ اٹھاتی ہے: بیلناکار پن، پن سرنی کی ہمہ جہتی ساخت اور اس کے بڑے سطح کے رقبے کے ساتھ ساتھ بیس اور پن کی اعلی تھرمل چالکتا، جو گرمی کی کارکردگی کو بہتر بنانے میں مدد کرتی ہے۔ ڈوب مربع یا مستطیل پنکھوں کے مقابلے میں، بیلناکار پنوں کی ہوا کے بہاؤ کی مزاحمت کم ہوتی ہے، اور پن کی صف کی ہمہ جہتی ساخت ارد گرد کی ہوا کو پن کی صف کے اندر اور باہر جانے میں مدد دیتی ہے۔آسانی سے

دیگر عملوں کے مقابلے میں، کولڈ فورجنگ کے منفرد فوائد ہیں:

1. اچھی مکینیکل طاقت

2. تیار سڑنا کی سطح خوبصورت ہے

3. اعلی صحت سے متعلق ڈائی تشکیل

4. لاگت کا فائدہ اور اعلی مواد کا استعمال

عام ایل ای ڈی کولڈ جعلی ہیٹ سنک کی ڈیزائن گائیڈنس:

زیادہ سے زیادہ چوڑائی: 200 ملی میٹر

زیادہ سے زیادہ لمبائی: 200 ملی میٹر

زیادہ سے زیادہ اونچائی: 50 ملی میٹر

بیس کی کم از کم موٹائی: 2۔{1}} ملی میٹر

پنکھوں کے درمیان کم از کم پچ: 1.5 ملی میٹر

پنکھ اور بیس کنارے کے درمیان کم از کم فاصلہ: 0.5 ملی میٹر
